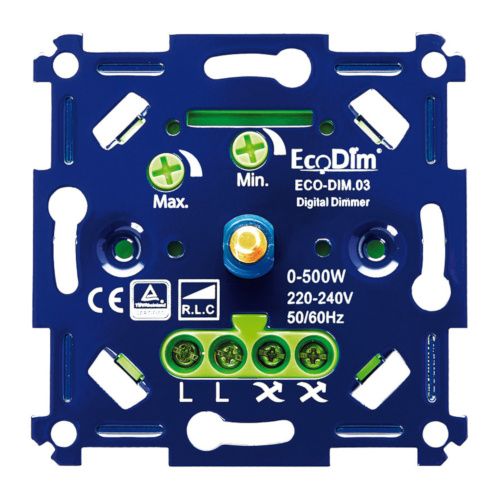

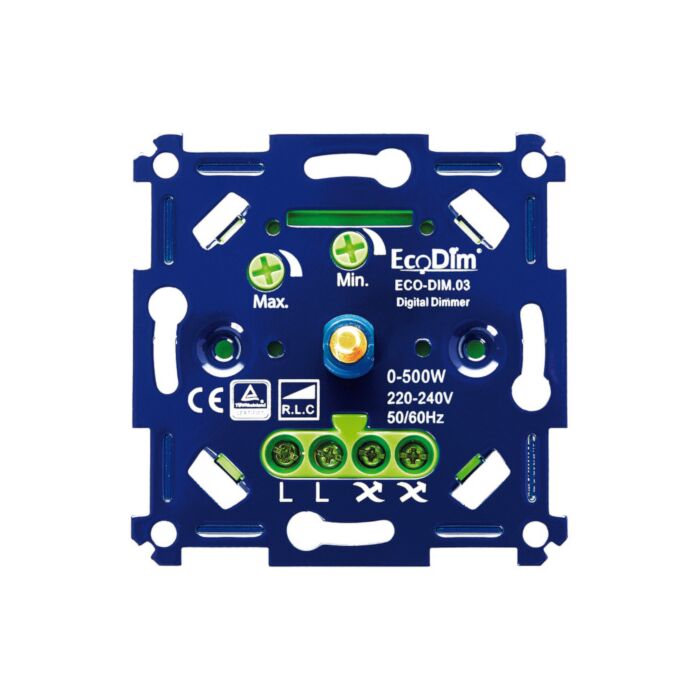

EcoDim LED dimmer ECO-DIM.03 - universeel RLC - 0-500W

Eén LED dimmer voor fase-afsnijding én fase-aansnijding

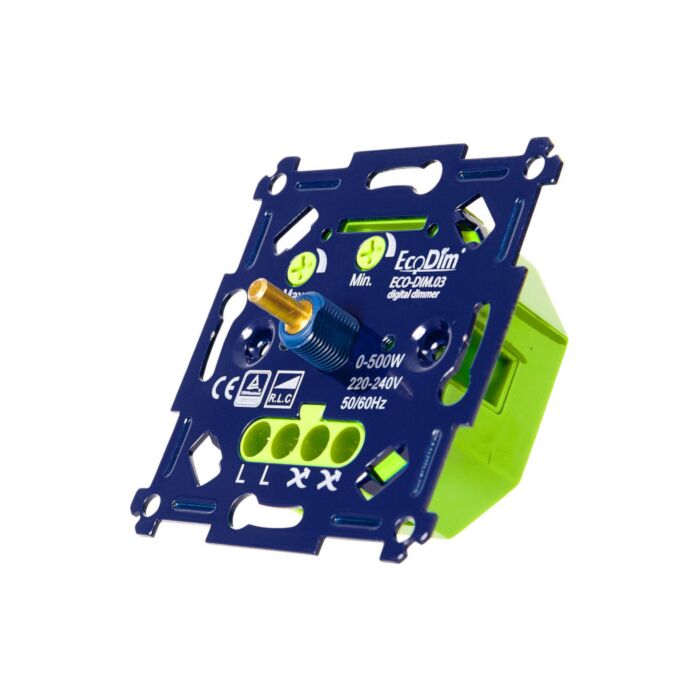

Niet iedere dimbare LED-lamp gebruikt dezelfde dimtechniek. De EcoDim ECO-DIM.03 geeft je daarom de keuze tussen fase-afsnijding (RC) en fase-aansnijding (RL). Met een schakelaar op de dimmer kies je de techniek die bij de aangesloten verlichting past. Dat maakt deze druk/draai-inbouwdimmer vooral interessant wanneer je een breed inzetbare oplossing zoekt.

Bij fase-afsnijding ondersteunt de ECO-DIM.03 maximaal 500W LED-belasting. Bij fase-aansnijding geldt maximaal 200W LED. Je kunt daarnaast het minimale lichtniveau handmatig afstellen. De dimmer beschikt over automatische MAX-detectie, soft-start en bescherming tegen overbelasting en stoorsignalen.

Breed inzetbaar door twee dimtechnieken

Het belangrijkste verschil met een dimmer die alleen fase-afsnijding ondersteunt, is de keuze tussen RC en RL. Je stelt de gewenste dimtechniek rechtstreeks op de dimmer in. Staat op de lamp of driver aangegeven welke dimtechniek nodig is, gebruik dan die instelling. EcoDim adviseert beide standen te proberen wanneer dit niet wordt vermeld en vervolgens de stand te gebruiken waarop de verlichting het beste werkt.

Met de handmatige MIN-afstelling kun je het laagste lichtniveau afstemmen op je verlichting. Knipperen de lampen in de laagste stand, dan verhoog je het minimumniveau totdat het licht stabiel blijft. Zo voorkom je dat je de dimmer structureel in een bereik gebruikt waarin de aangesloten verlichting niet stabiel brandt.

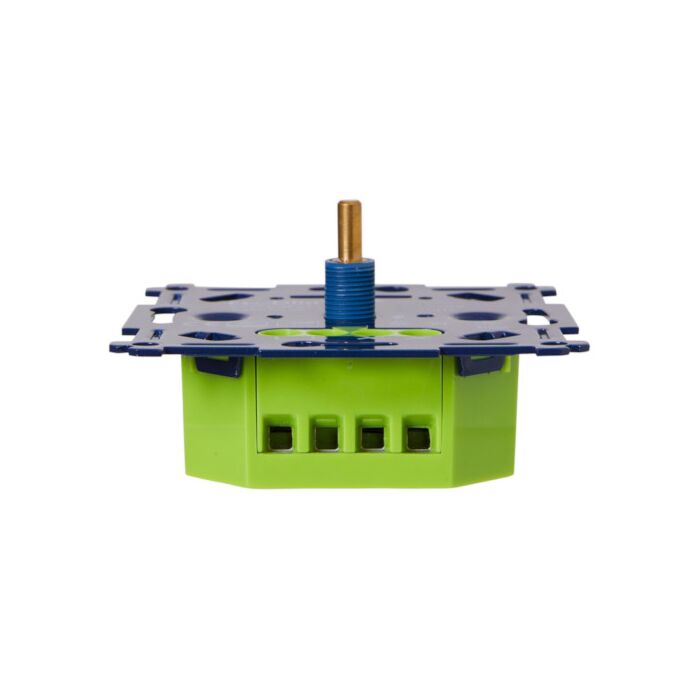

De dimmer heeft een tweedraads aansluiting en heeft dus geen nuldraad nodig. Ook wissel- en kruisschakeling zijn mogelijk. Voor de berekening van de LED-belasting moet je volgens EcoDim rekening houden met de PowerFactor van de aangesloten dimbare LED-verlichting.

Toepassingen en inspiratie

• Dimbare LED-verlichting waarbij fase-afsnijding of fase-aansnijding nodig is
• Grotere groepen dimbare LED-lampen met een hogere gezamenlijke belasting
• Woonkamers, restaurants en andere binnenruimtes waar meerdere lichtbronnen gezamenlijk worden gedimd
• Installaties waarin wissel- of kruisschakeling nodig is
• Renovatie waarbij bestaand compatibel afdekmateriaal behouden moet blijven

Wanneer kies je voor de ECO-DIM.03?

Kies deze dimmer vooral wanneer je de flexibiliteit van zowel fase-afsnijding als fase-aansnijding nodig hebt of een hogere LED-belasting wilt kunnen aansluiten. Let daarbij op het verschil in maximaal vermogen: bij RC is dat 500W LED, bij RL 200W LED.

Gebruik je alleen fase-afsnijdende LED-verlichting en blijft de totale belasting binnen 150W? Dan kan de EcoDim ECO-DIM.04 LED dimmer een passend alternatief zijn. Wil je verschillende mogelijkheden vergelijken, bekijk dan de LED dimmers.

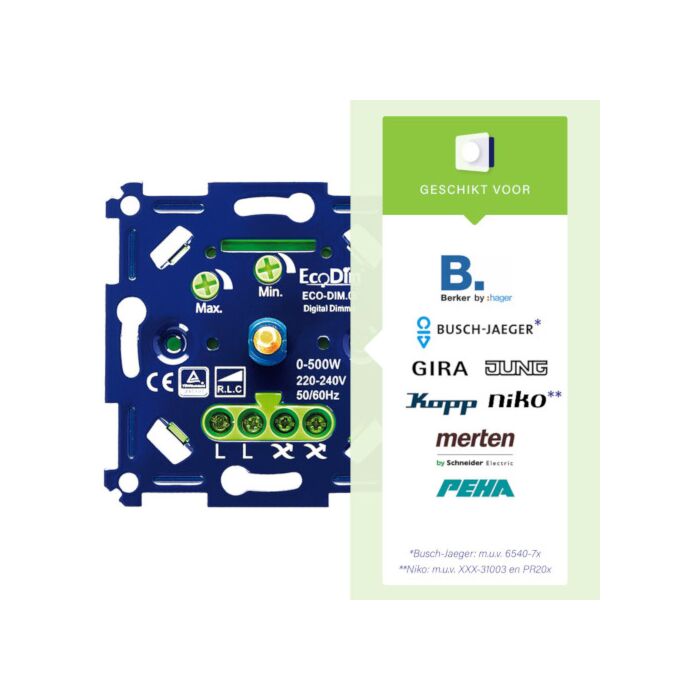

Controleer ook je afdekmateriaal. EcoDim noemt Berker by Hager, Gira, JUNG, Kopp, PEHA en specifieke uitvoeringen van Busch-Jaeger, Merten en Niko als geschikt. Voor Niko XXX-31003 is een aparte Niko-adapter nodig. Onder andere Busch-Jaeger 6540-7, Merten D-Life, Niko PR20 en dimmerknoppen met een D-vormig gat zijn volgens de actuele productinformatie niet geschikt.

Laat de installatie op 230V volgens de EcoDim-handleiding uitvoeren door een gediplomeerd vakman. Bij toepassing van meerdere lampen of armaturen is het verstandig vooraf de dimtechniek, PowerFactor en totale berekende belasting te controleren.

Controleer dimtechniek en belasting vóór het bestellen

Heb je een fase-afsnijdende of fase-aansnijdende LED-installatie en past de berekende belasting binnen het bijbehorende bereik? Dan biedt de ECO-DIM.03 veel flexibiliteit binnen één inbouwdimmer. Twijfel je over de dimtechniek, PowerFactor, belasting of je bestaande afdekmateriaal? Neem dan contact op met MEIPOS voordat je bestelt.
