Het vervangen van een TL buis door een LED TL buis is eenvoudig, ook wanneer je een armatuur hebt met een conventioneel voorschakelapparaat (VSA). Toch is voorzichtigheid geboden, lees daarom deze handleiding vóór installatie en ingebruikname.

TL;DR – in het kort

Het vervangen van een traditionele TL-buis door een LED TL-buis is eenvoudig en levert direct energiebesparing op. Voor armaturen met een conventioneel voorschakelapparaat (VSA) vervang je alleen de starter door een dummy starter en plaats je de LED TL-buis. Bij armaturen met een elektronisch voorschakelapparaat (EVSA) moet de ballast verwijderd worden en de bedrading aangepast. Deze overstap leidt tot lagere energiekosten, minder onderhoud en een langere levensduur van de verlichting.

Eerste stap: achterhalen type armatuur

De eerste stap is te achterhalen welk type armatuur je hebt. Er zijn twee soorten:

• Magnetische (inductieve) ballast (CVSA)
• Elektronische ballast (EVSA/HF)

De eenvoudigste manier om te zien welk ballast in de armatuur aanwezig is na te gaan of de armatuur een starter heeft. Is er een starter aanwezig, dan is het een magnetische ballast.

Tweede stap: elektriciteit uitschakelen

Schakel de elektriciteit uit voordat je begint met de installatiewerkzaamheden. Aanpassen van de bedrading is eenvoudig, maar moet bij twijfel altijd gedaan worden door een gecertificeerd persoon.

Magnetische ballast type

Er zijn 2 mogelijkheden:

Mogelijkheid 1:

Je hoeft alleen de huidige starter te vervangen door de meegeleverde dummy-starter.

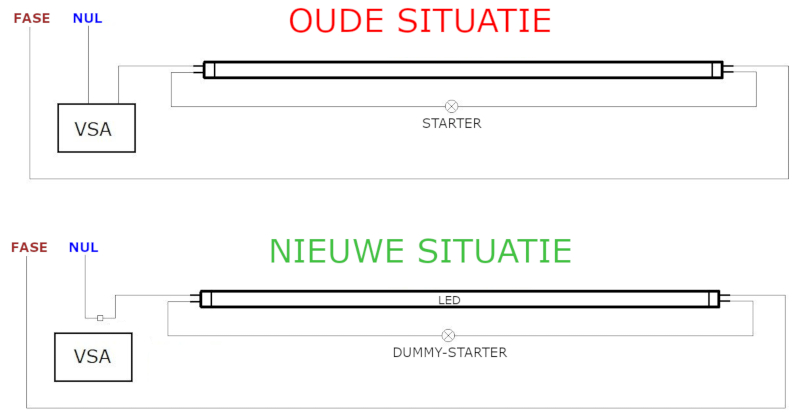

Schematische weergave van magnetische ballast type waarbij de starter is vervangen door een dummy starter:

Mogelijkheid 2:

Laat dit bij twijfel altijd door een elektricien uitvoeren!

• Schakel eerst stroom uit,
• open hiervoor de armatuur zodanig dat de ballast(en) bereikbaar is (zijn),
• direct de L en N aansluiten op 1 kant in de armatuur,
• indien een compensatiecondensator aanwezig is, moet deze afgekoppeld worden (cosΦ LEDTL = 0,97), sluit vervolgens de armatuur.

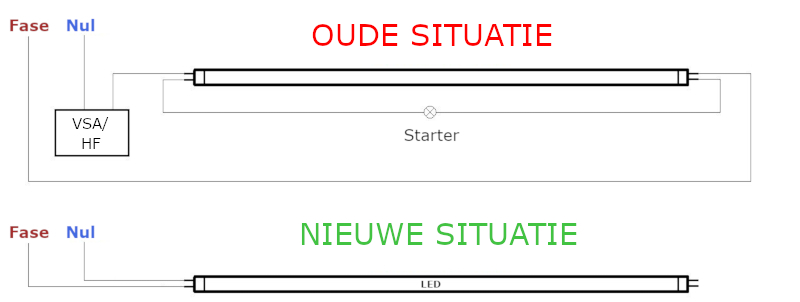

Schematische weergave van magnetische ballast type waarbij zowel starter als ballast verwijderd zijn:

Pas op: Sluit de stroom aan, op de juiste kant van de LED buis, waarop de L en N of input is aangeven

Elektronische ballast type:

Bij twijfel laten uitvoeren door een elektricien!

Verwijder of ontkoppel de elektronische ballast (zie verder op in deze handleiding).

Plaats de LED buis niet zonder de verwijdering of ontkoppeling van de elektronische ballast, dit om beschadiging van de LED buis te voorkomen.

Ontkoppelen:

• open de armatuur zodanig dat de ballast(en) bereikbaar is (zijn),
• koppel de HF ballast volledig los en herbekabel de armatuur zodat de netspanning aan 1 kant van de LEDTL aanwezig is, (direct L en N aansluiten aan 1 kant armatuur),
• sluit de armatuur terug zoals oorspronkelijk.

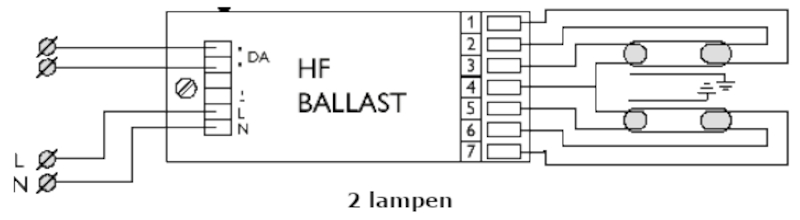

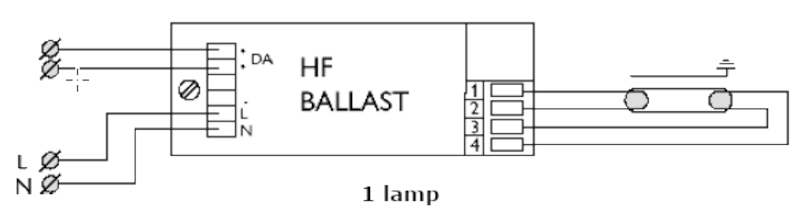

Voorbeeld van een aangesloten elektronische ballast (enkel en dubbel):

HF ballast ontkoppelen,
L samen met draad 1 en/of 2,
N samen met draad 3 en/of 4.

HF ballast ontkoppelen,
L samen met draad 1,2,6 en 7,
N samen met draad 3,4 en 5.

Herbekabel zodat onderstaande situatie bereikt wordt (vermijd losse draden onder spanning!):

Derde stap: (juist) plaatsen van de LED buis

Plaats de LED buis op de juiste manier in het armatuur. Op de LED buis staat aan 1 kant “input” of “L en N”, deze moet dus aan de kant van de stroom input in de armatuur geplaatst worden.

Schakel als laatste de elektriciteit weer aan en besparen maar!

Mocht je na deze handleiding toch nog vragen hebben, schroom dan niet om contact met ons op te nemen, dan zorgen wij voor de antwoorden!

Heb je twijfels of twee linkerhanden? Dan adviseren wij de installatie te laten uitvoeren door een erkend en gecertificeerd installateur!
