Shuttle LED dimmodule MINI-T-LED-125W voor pulsschakelaar

Dimmen met een pulsschakelaar, zonder nuldraad bij de module

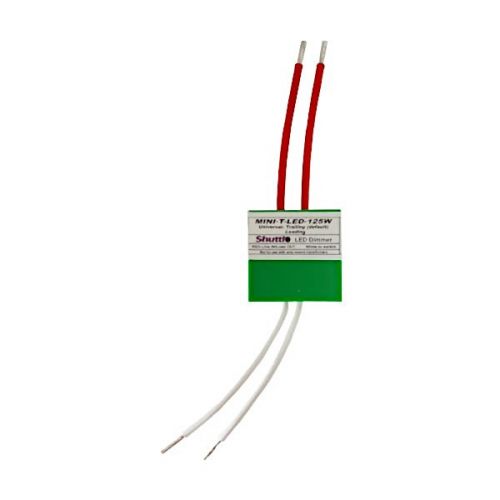

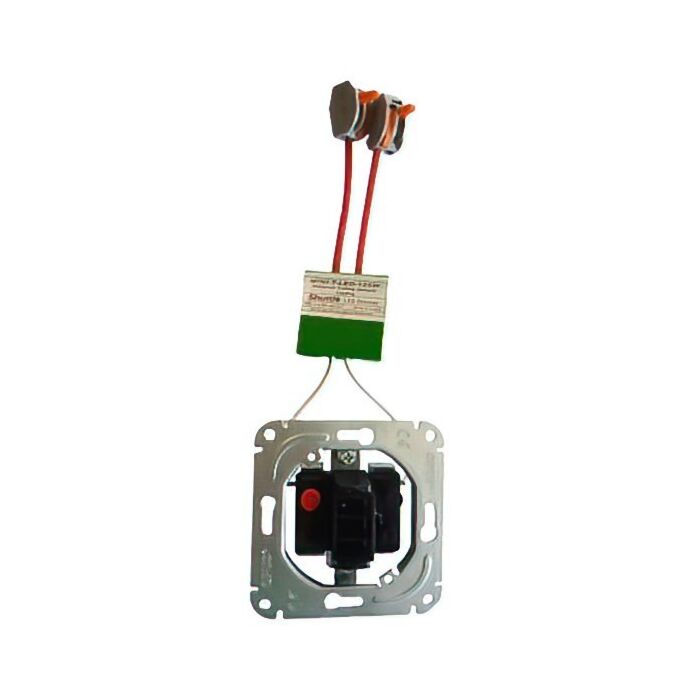

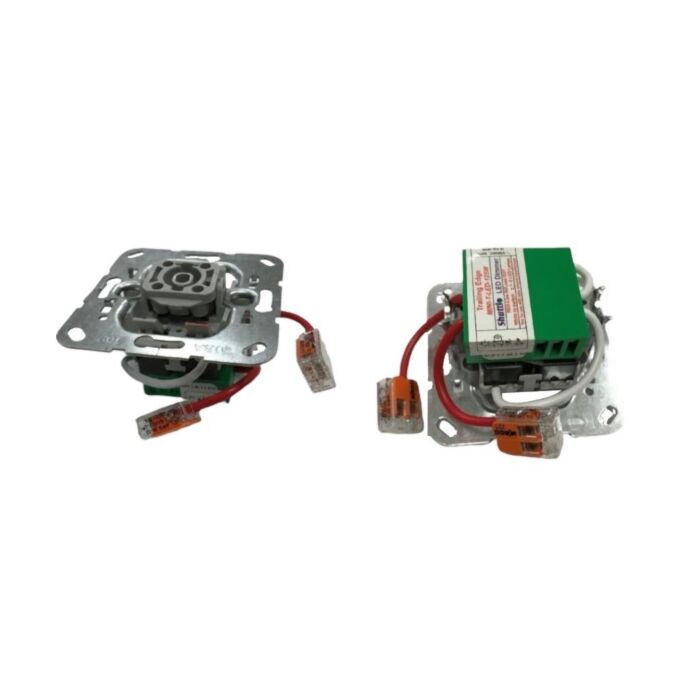

Wil je dimbare LED- of halogeenlampen bedienen met een pulsschakelaar? Met de Shuttle MINI-T-LED-125W schakel je de verlichting met een korte druk aan of uit en regel je de lichtsterkte door de schakelaar ingedrukt te houden. De compacte dimmodule wordt achter het schakelmateriaal geplaatst en heeft bij de module zelf geen nuldraad nodig.

De dimmer werkt standaard met fase-afsnijding (trailing edge) en kan ook op fase-aansnijding (leading edge) worden ingesteld. Omdat LED-lampen en drivers elektrisch van elkaar verschillen, moet je de compatibiliteit en maximale belasting altijd per lamp of driver beoordelen.

Praktische pulsbediening met instelbare minimale lichtsterkte

Een korte druk op de pulsschakelaar schakelt de verlichting aan of uit. Houd je de schakelaar ingedrukt, dan dimt het licht omhoog of omlaag. Laat je de schakelaar los en druk je opnieuw, dan keert de dimrichting om. Zo kun je de gewenste lichtsterkte nauwkeurig instellen.

Bij normaal uitschakelen onthoudt de dimmodule het laatst gebruikte dimniveau en keert hij bij het opnieuw inschakelen naar dat niveau terug. De minimale lichtsterkte is instelbaar, wat helpt om de dimmer beter af te stemmen op de aangesloten verlichting.

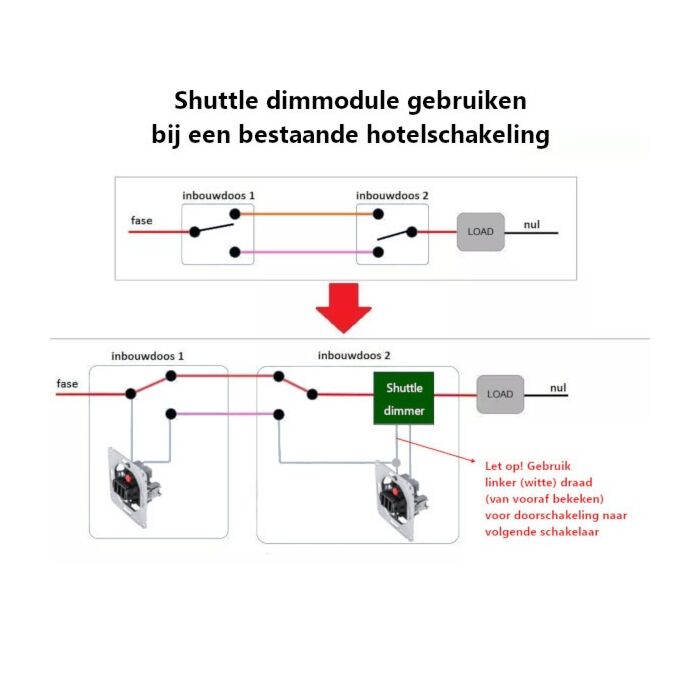

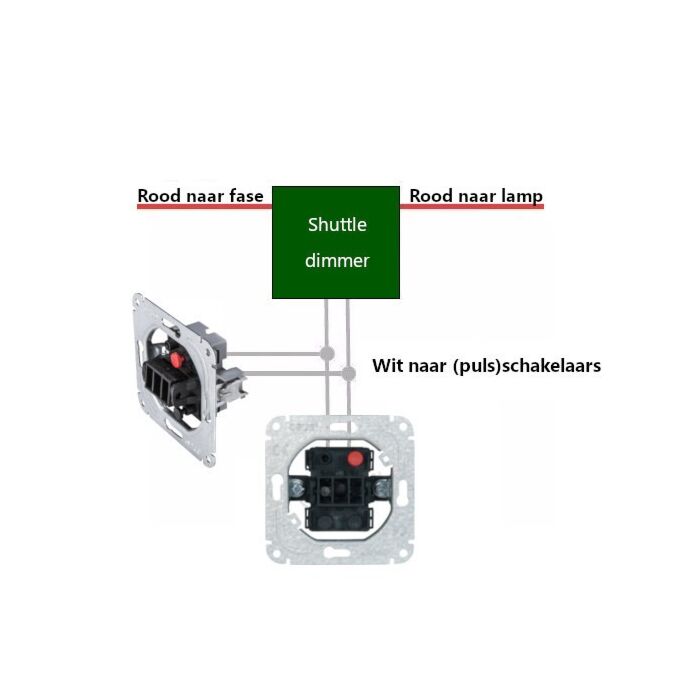

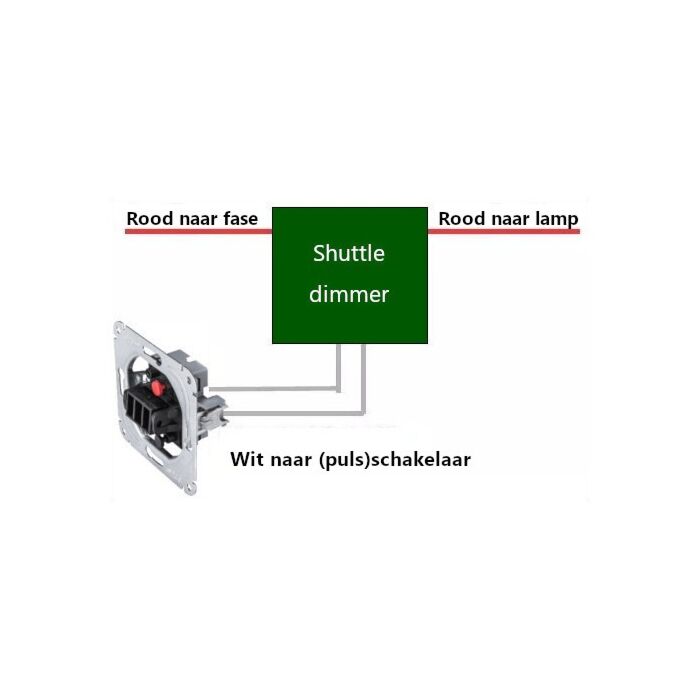

De Shuttle kan met meerdere netspanningsgeschikte, normaal-open (N.O.) pulsschakelaars worden bediend. Daarmee kun je dezelfde verlichting vanaf meerdere plaatsen schakelen en dimmen. De witte stuurdraden zijn uitsluitend bedoeld voor de pulsschakelaars en mogen niet op fase, nul of aarde worden aangesloten.

Let bij LED-verlichting niet alleen op het opgetelde wattage. De daadwerkelijke maximale belasting hangt mede af van de elektronica in de lamp of driver. Controleer daarom vóór installatie of de gekozen verlichting geschikt is voor fase-afsnijding of fase-aansnijding en bij deze dimmer past.

Toepassingen en inspiratie

• Dimbare LED-verlichting in woonkamer, slaapkamer of eetkamer
• Verlichting die je met een pulsschakelaar wilt schakelen en dimmen
• Trap, hal of overloop waar bediening vanaf meerdere plaatsen gewenst is
• Dimbare halogeen- en gloeilampen

Wanneer kies je voor dit product?

Kies deze Shuttle dimmodule wanneer je een compacte inbouwoplossing zoekt die met een pulsschakelaar wordt bediend. De combinatie van pulsbediening, een instelbare minimale lichtsterkte en het ontbreken van een nuldraadaansluiting bij de dimmodule maakt hem bruikbaar voor verschillende lichtinstallaties binnenshuis.

Gebruik de module niet met een draadgewonden transformator. Controleer bij LED-verlichting altijd of de lamp of driver geschikt is voor de gebruikte dimtechniek en met deze Shuttle-dimmer kan samenwerken. Shuttle schrijft voor dat de installatie door een gekwalificeerde elektricien wordt uitgevoerd en dat er één dimmer per wanddoos wordt geplaatst.

Wil je liever bedienen met een traditionele draaiknop? Bekijk dan de universele EcoDim druk/draai-inbouwdimmer. Wil je eerst andere uitvoeringen vergelijken, bekijk dan alle LED dimmers.

Wil je dimbare verlichting met één of meerdere pulsschakelaars regelen en past de lamp of driver bij deze Shuttle? Dan biedt de MINI-T-LED-125W een compacte oplossing voor schakelen en dimmen vanuit het schakelpunt. Twijfel je over de compatibiliteit van jouw verlichting, neem dan vóór het bestellen contact op met onze klantenservice.
